Bản vẽ lắp ống giải nhiệt inox đường kính 320 mm

Bách hóa inox xin chia sẻ bản vẽ lắp ống giải nhiệt inox đường kính 320 mm được gia công theo yêu cầu để thay thế cho lắp ống giải nhiệt bằng nhựa có nhiều điểm yếu.

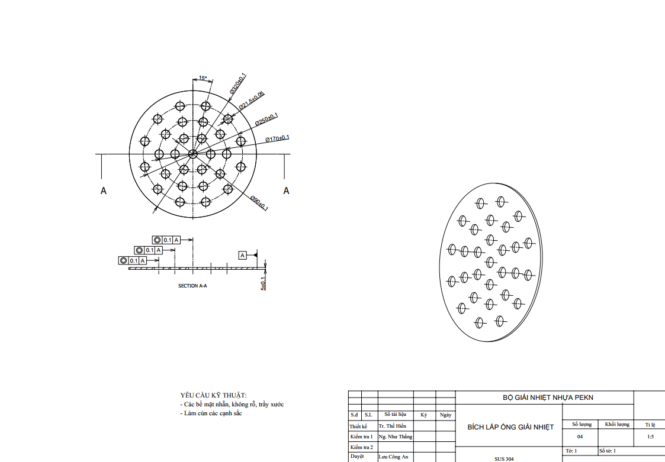

Bản vẽ chi tiết Bích lắp ống giải nhiệt cho bộ giải nhiệt

Thông số kỹ thuật:

• Đường kính: 320 mm
• Độ dày: 5 mm
• Đường kính lỗ: 21 mm
• Đường kính vòng lỗ số 1: 90 mm
• Đường kính vòng lỗ số 2: 170 mm
• Đường kính vòng lỗ số 3: 250 mm

Nguồn: Bách Hóa Inox
