Bản vẽ buồng than hoạt tính inox 3 mét khối trong xử lý khí thải

Bách Hóa Inox xin chia sẻ bản vẽ buồng than hoạt tính 3 mét khối và sơ đồ vị trí của buông than hoạt tính bên trong các nhà máy. Cùng tìm hiểu chi tiết về sản phẩm này nha.

Thông số kỹ thuật

• Dài x rộng x cao = 1600x1200x1600 mm
• Vật liệu chế tạo: Inox 201 dày 2 mm
• 1 cửa thăm
• 2 ngăn kéo than hoạt tính

Là một sản phẩm chuyên dụng để lắp đặt cho các hệ thống xử lý khí thải của các nhà máy xí nghiệp, sản phẩm này đáp ứng được các tiêu chuẩn cực kỳ khắt khe.

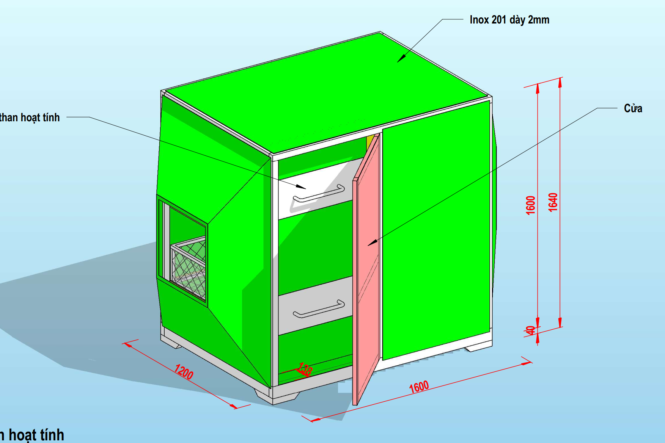

Hình ảnh tổng quát của buồng than hoạt tính

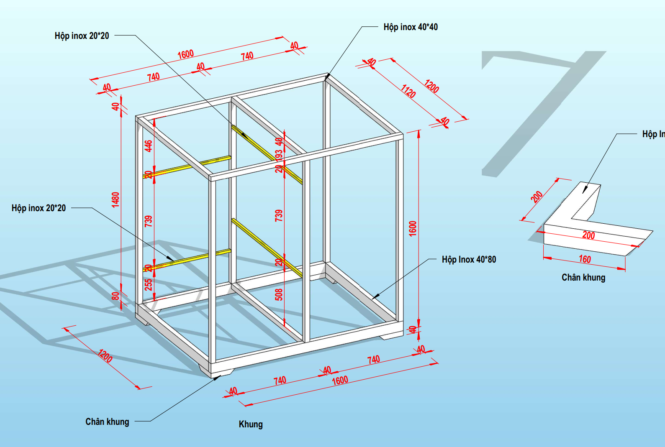

Bản vẽ cấu tạo khung đỡ buồng than hoạt tính

Bản vẽ buồng than hoạt tính 1 file PDF

Bản vẽ Buồng than hoạt tính 2 file PDF

Bản vẽ sơ đồ buồng than hoạt tính file PDF

Bản vẽ sơ đồ vị trí lắp đặt Buồng than hoạt tính file PDF

Nguồn: Bách Hóa Inox
