Chia sẻ bản vẽ chi tiết sàn grating inox kích thước 390*350 mm

Bách Hóa Inox xin chia sẻ bản vẽ để cắt CNC các phần của một sàn grating inox kích thước chi tiết 390×384 mm. Một sản phẩm được gia công trực tiếp bởi chúng tôi với đầy đủ trang thiết bị và máy móc.

Thông số kỹ thuật

  • Kích thước tổng: Dài x rộng x cao = 390x384x30 mm
  • Vật liệu: Inox 304 dày 2 mm
  • Khung chính dùng inox 304 dày 3 mm

Sau khi cắt xong phôi được đem đi ghép lại với nhau sau đó hàn chi tiết lại với nhau

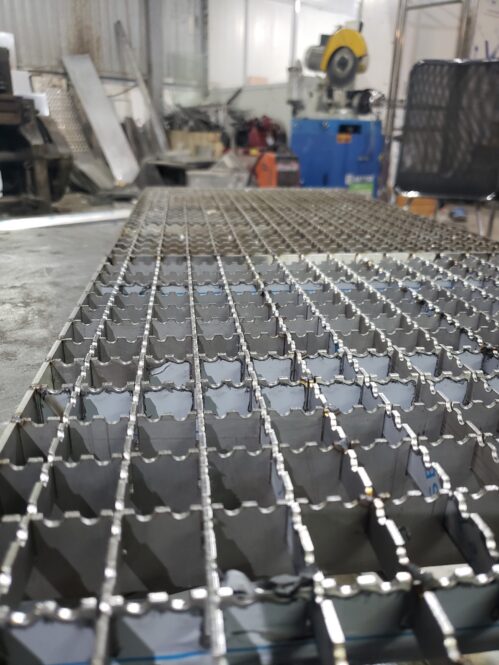

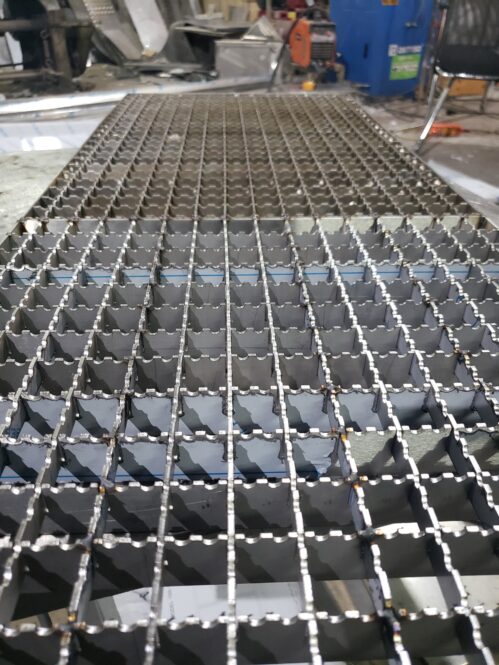

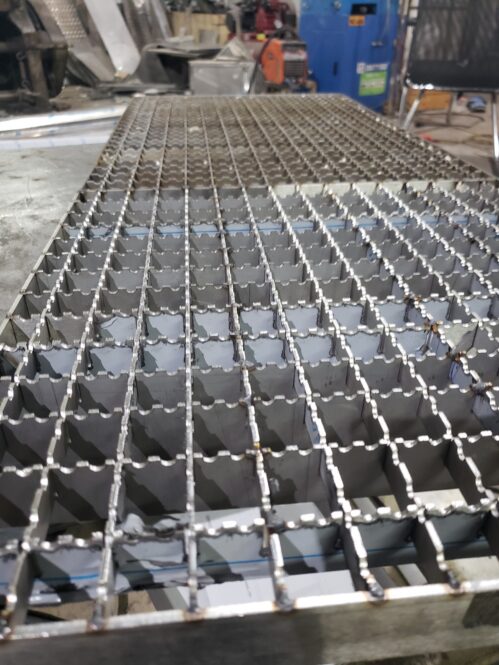

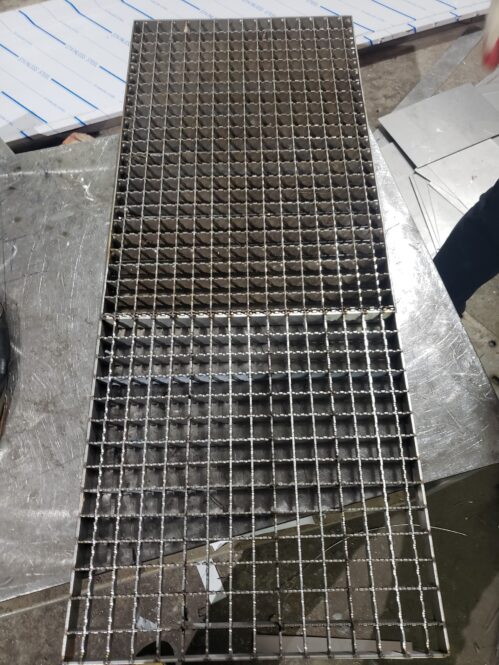

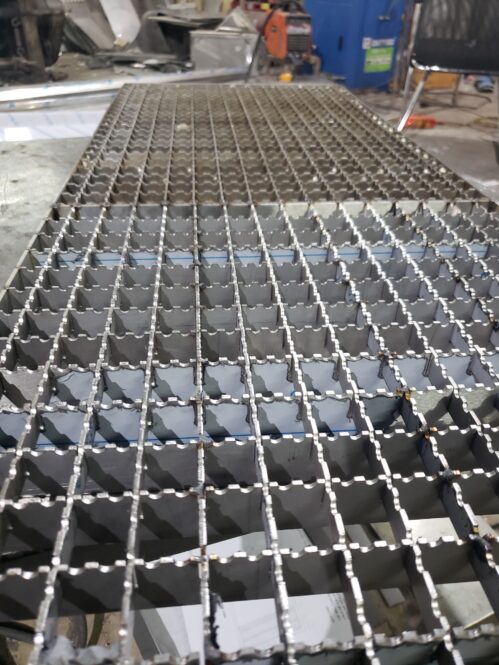

Chi tiết trong bản vẽ và hình ảnh thành phẩm

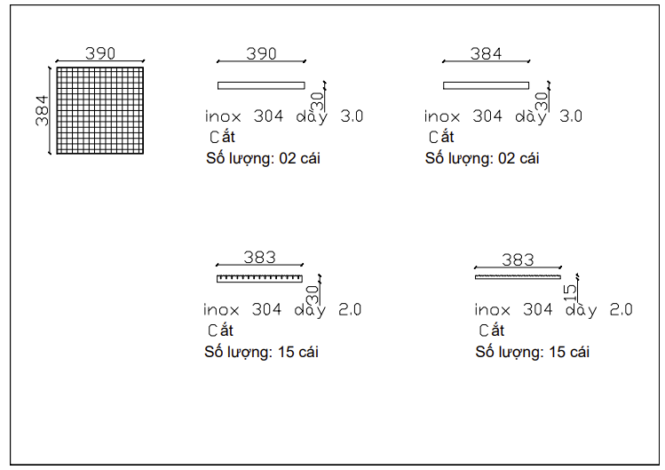

Bản vẽ nắpp sàn grating inox kích thước 390*384*30 mm

sàn grating inox

Ảnh bản vẽ

sàn grating inox sàn grating inox sàn grating inox sàn grating inox sàn grating inox

Nguồn: Bách Hóa Inox
