Chia sẻ bản vẽ bể nước inox có gắn thang trèo lên kiểm tra

Bách Hóa Inox xin chia sẻ bản vẽ bể nước làm bằng inox kích thước lớn có thang trèo lên kiểm tra.

Kích thước bể:

  • Dài x rộng x cao = 10×6.3×10 mét
  • Inox 304 dày 3 mm

Cầu thàng inox có thông số như sau

  • Ống chính đường kính 42×1.2 mm
  • Ống phụ đường kính 27×1 mm
  • Ống phụ cách nhau 300 mm
  • Bản lề inox dày 3 mm kích thước 30*70 mm

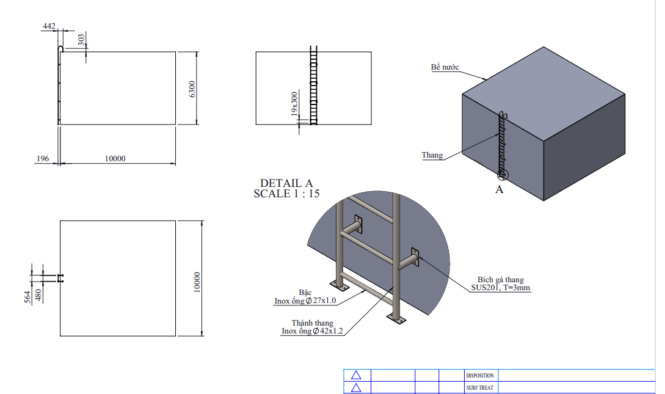

Bản vẽ bể nước có thang inox

Bể nước inox kích thước lớn có thang trèo lên file PDF

Nguồn: Bách Hóa Inox
