Chia sẻ bản vẽ cánh khuấy PA-100 của máy khuấy MISUNG File PDF

Xin chào mọi người lại là Đại đây, hôm nay một khách hàng của mình muốn mua cánh khuấy PA-100 của hãng máy khuấy Misung nhưng mình chưa làm bao giờ nên phải vẽ lại để đưa lên máy cắt CNC cắt và làm cho khách. Mọi người cùng tham khảo nhé.

Nhận xét chung về các loại cánh khuấy của máy khuấy MISUNG

Mình có tìm hiểu về các loại cánh khuấy của hãng này thì bên mình đều có thể gia công theo được, tuy nhiên có 1 vấn đề như sau:

Cánh khuấy của MISUNG thường sử dụng 1 trục cánh khuấy để lắp cho nhiều mẫu cánh khuấy được, tuy nhiên bên mình hiện chưa có thiết bị khoan chính xác để tạo ren nhỏ như thế nên mình kiến nghị với khách hàng rằng. Hãy hàn chết cánh khuấy vào trục như thế sẽ an toàn hơn khi sử dụng. Và khách hàng hoàn toàn đồng ý với ý kiến của mình.

Mời mọi người tham khảo mẫu cánh khuấy dưới nhé

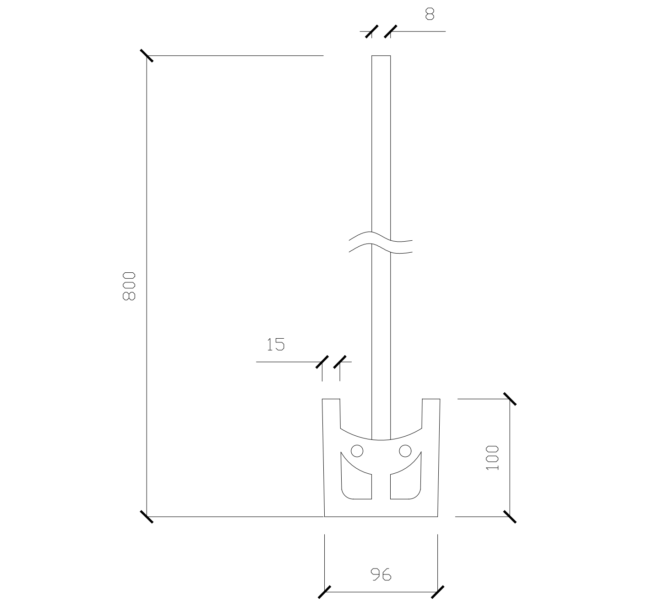

Bản vẽ cánh khuấy PA-100 của Misung

Ảnh trong bản vẽ

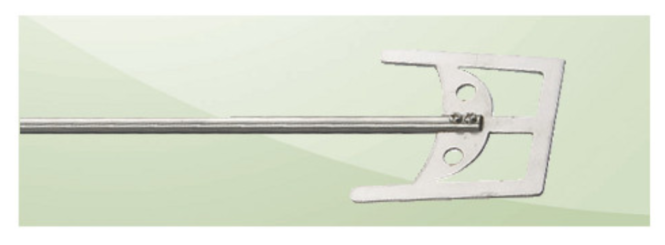

ảnh thực tế cánh khuấy PA-100

Ảnh thực tế sản phẩm

Bản vẽ cánh khuấy misung PA100 file PDF

Như vậy, qua bài viết này chúng ta đã tìm hiểu được dòng sản phẩm cánh khuấy PA-100 của MISUNG, mọi góp ý hay nhu cầu mua hàng tương tự thì báo mình nha.

Nguồn: Bách Hóa Inox
